一.1、 產品特點

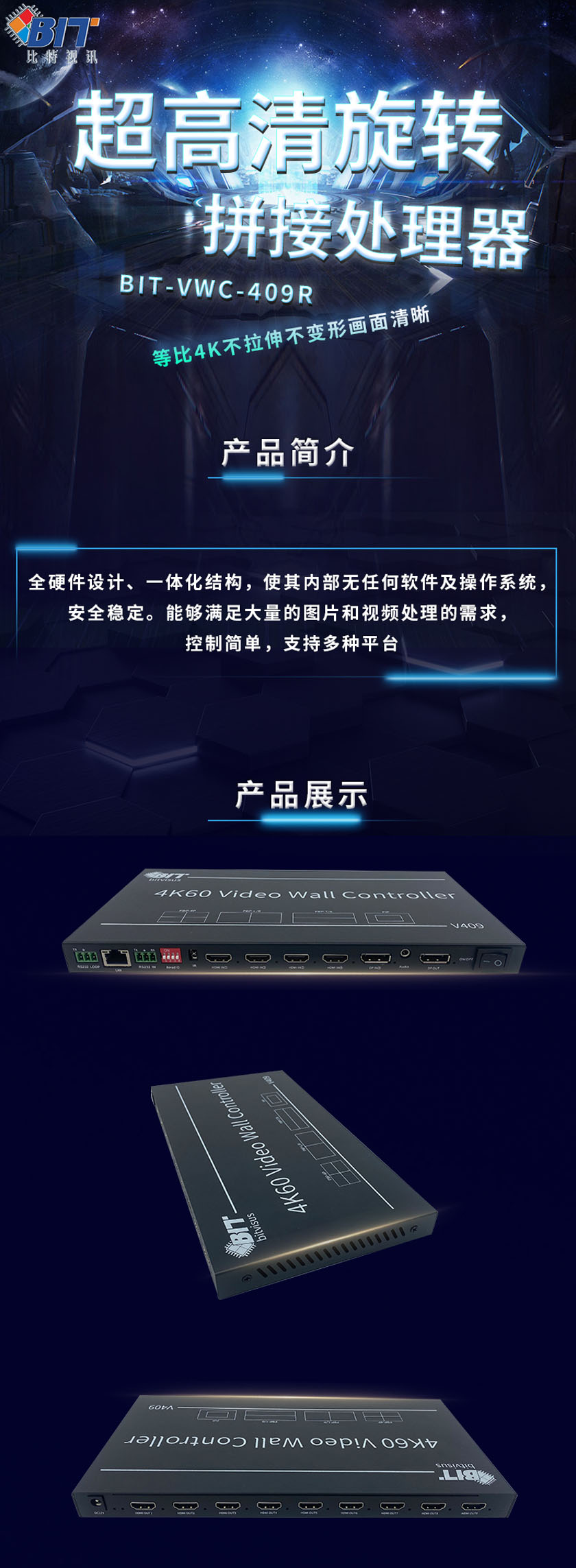

1. BIT-V409R是一款由比特視訊全新推出的超高清旋轉拼接器。支持4路HDMI輸入（1路4K@60Hz、3路4K@30Hz ），1路DP輸入（4K@60Hz），9路輸出HDMI（1080p@60Hz），1路DP環出。

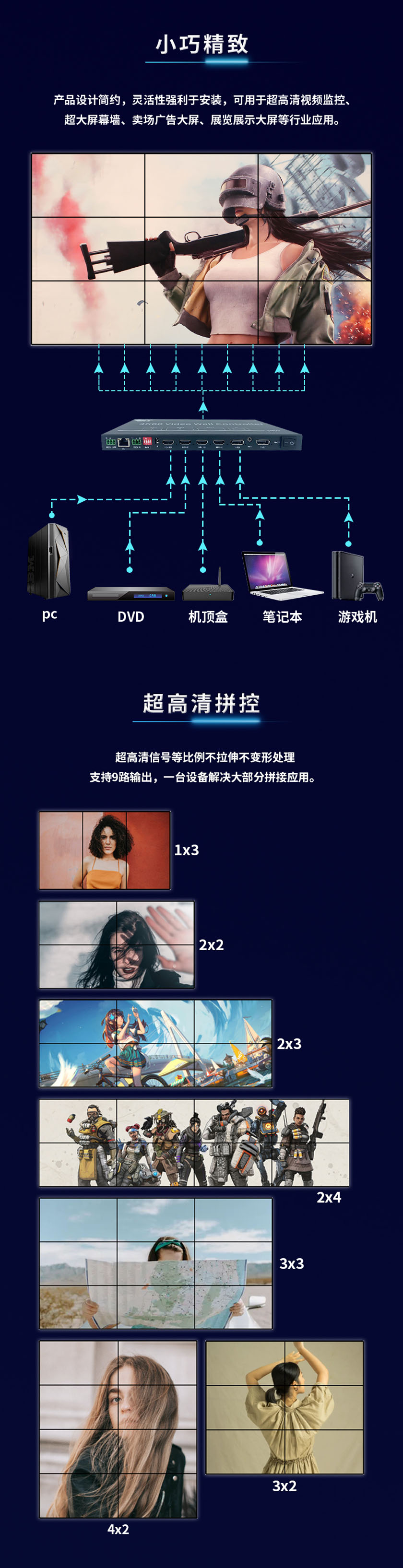

2. 單臺設備，5進9出（兼容1進9出），可任意組合多種拼接模式：橫屏/豎屏/田字形，且支持以環出的形式大規模級聯和并聯使用。

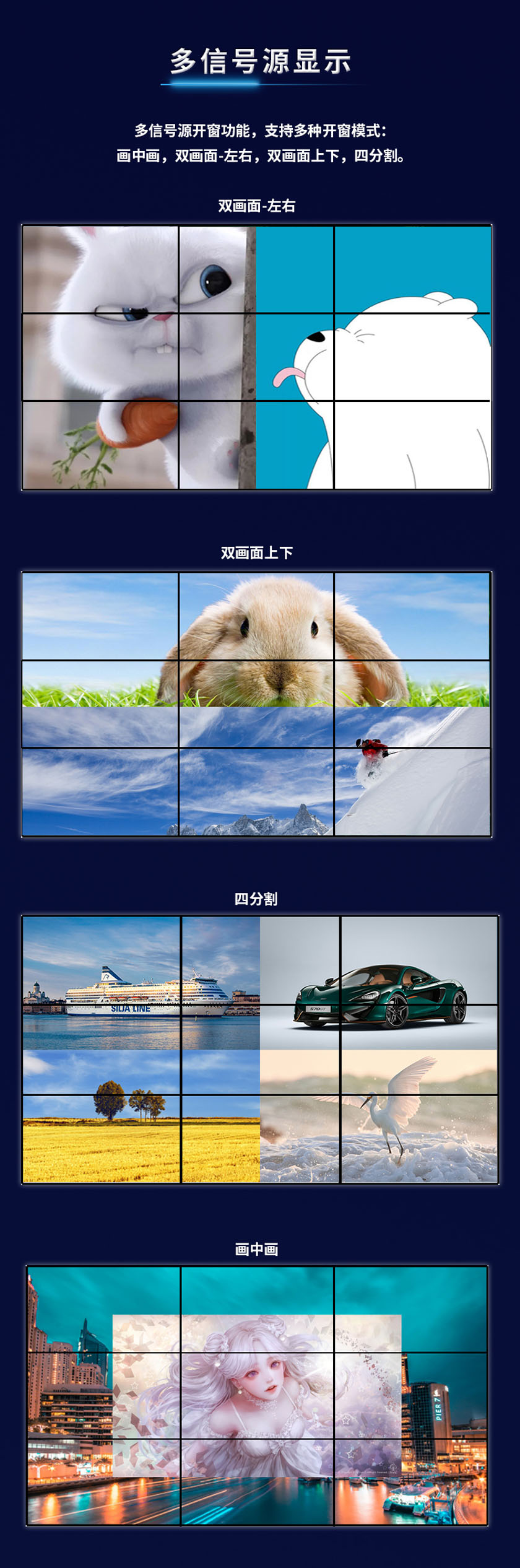

3. 最大整屏開4窗，且支持多種開窗模式（單畫面、雙畫面畫中畫、雙畫面畫邊畫、四畫面分割），可任意分配輸入源通道至開窗畫面中。
4. 輸入最大支持3840x2160@60Hz，向下兼容。輸出最大單路支持1920x1080@60Hz（輸出支持定制標準分辨率）。
5. 輸入支持整屏90°旋轉（僅單畫面模式支持），輸出支持首行180°旋轉（僅在拼接模式為兩行的情況下支持）。
6. 不拉伸，不變形，無需對輸入源進行壓縮處理，畫面清晰。
7. 支持單顯模式（1x1）。
8. 支持紅外遙控控制、串口RS232控制。
9. 低功耗節能環保設計，內部采用傳導散熱，不需任何外部散熱措施，可靠性極高。
10. 支持電腦、安卓盒子、游戲機等設備作為輸入源。
11. 采用40nm工藝高端可編程FPGA芯片，全硬件實時處理架構，超快處理速度不延遲。
一.2、 應用場景

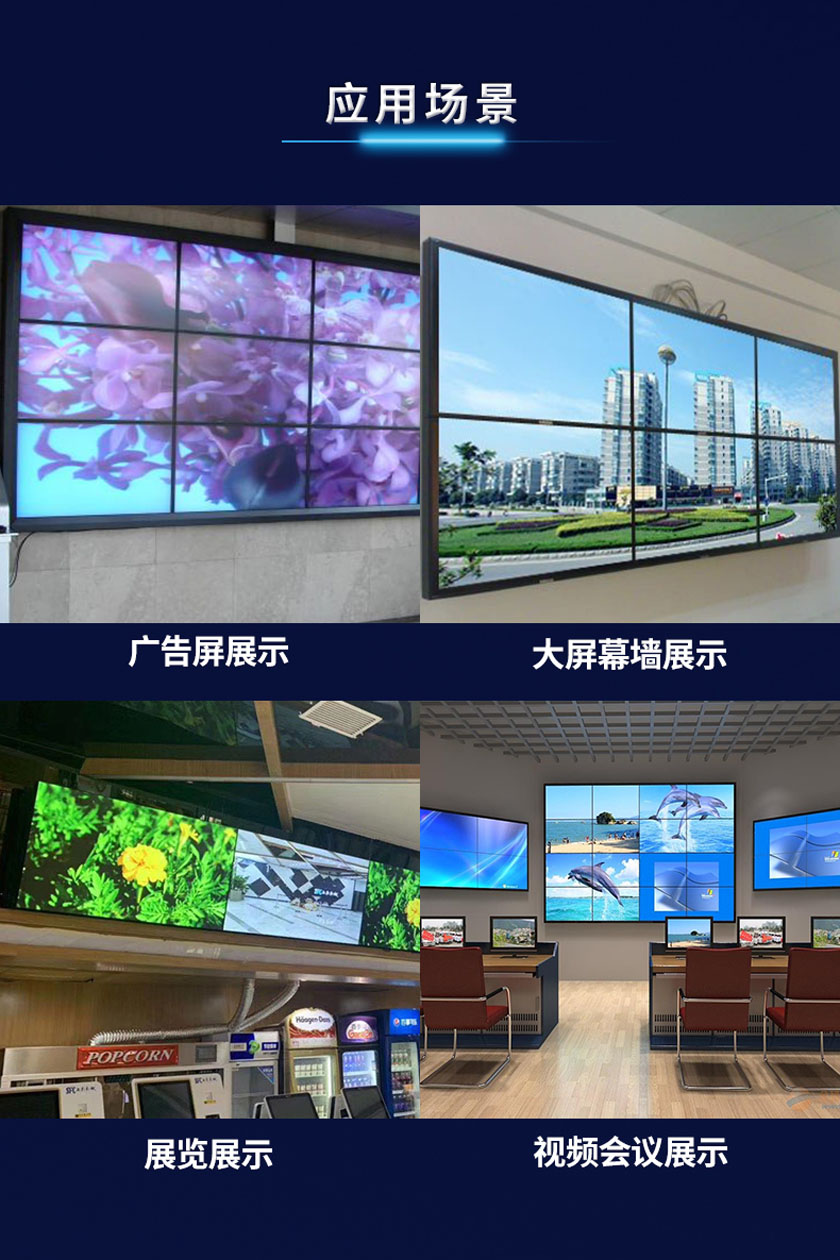

主要應用于超高清視頻監控、超大屏幕墻、賣場廣告大屏、展覽展示大屏等行業應用。
|
產品名稱 |
BIT-V409R 超高清旋轉拼接處理器 |
|
輸入接口最高視頻像素頻率 |
600Mhz |
|
輸入最高支持分辨率 |
3840*2160@60Hz |
|
DP信號 |
Display port 1.2 x1 |
|
HDMI信號 |
HDMI 2.0 x1，HDMI 1.4 x3 |
|
輸出信號最高視頻像素頻率 |
165Mhz |
|
輸出單屏最高支持分辨率 |
1920*1080@60Hz |
|
HDMI輸出接口 |
HDMI 1.3 x6 |
|
環出信號 |
Display port 1.2 x1 |
|
音頻輸出 |
3.5mm耳機座 |
|
控制方式 |
遙控、PC上位機（RS232串口） |
|
產品出廠默認分辨率 |
HDMI：3840*2160@30Hz DP：3840*2160@60Hz |
|
支持定制分辨率 |
√ |
|
工作溫度 |
0℃-50℃ |
|
功耗 |
12W |
|
電源 |
12V@2A AC-DC電源 |
|
尺寸 |
長：寬：高（270mm * 122.5mm * 20.5mm） |
|
附件 |
1根DP線纜（僅級聯） 1個12V@2A AC-DC電源 1個遙控器 |
|
質保 |
一年 |
