近年來，隨著移動通信技術的發展和4G時代的到來，4G高清圖像傳輸系統憑借無線性、移動性、便攜性、高清晰、雙向性等諸多優勢，為各種消防救援行動提供了現場勘察、應急指揮、移動執法等應用。為進一步提升消防部隊遠程可視化指揮能力，提高突發事件的處置能力，近日，云南省消防總隊攜手華平，開展了4G高清圖像傳輸以及高空布控系統的建設。充分利用信息技術的發展，為災情偵查、搶險救援、應急處突提供強有力的保障，全力打造一支隨時“拉得出、攻得上，打得贏”的消防鐵軍隊伍。
　　4G圖傳和高空布控系統介紹
　　華平4G高清圖像傳輸系統，在移動指揮車上配置4G車載終端和輔助設備，現場工作人員攜帶4G高清單兵終端，利用3G/4G網絡傳輸視頻信號，可以輕松實現隨時隨地的遠程視頻監控和多方遠程視頻會商。4G單兵和車載系統配合使用，當在障礙建筑物林立、電磁干擾嚴重的城區或邊遠山區等惡劣環境下，指揮車無法直接到達事發區域，可由單兵攜帶單兵設備進入事發地點，進行信息的采集，并通過無線網絡將現場的視音頻信息實時傳送到指揮中心或指揮車，方便領導了解情況和下達指令。該系統完全適用應對突發性事件或其它特殊情況的現場處理和控制，很好地解決了現場音視頻與指揮中心音視頻的雙向交互問題。
　　無線應急布控系統，是華平依據消防用戶的實際需求特別研制的一套產品，包括高噴車圖像終端、登高車圖像終端、4G布控球、便攜式中心站等。通過在高噴車和登高車等高空救援車上安裝圖像終端，實現對高層建筑的高空、遠距離險情偵察，并輔助消防滅火車輛出水定位，實現精準滅火。4G布控球可吸附在車頂布控，也可通過三角支架部署在事故現場周邊，進行偵察監控。無線應急布控系統可無縫對接消防圖像綜合管理平臺，將災害現場的信息以語音和圖像的形式傳回指揮中心。
　　系統方案設計及應用
　　云南消防總隊4G高清圖像傳輸和高空布控系統，依托已建設的消防圖像綜合管理平臺，為總隊、支隊和中隊配備先進的4G高清單兵和4G車載終端；配備4G高清布控球，并在高噴車和登高車上安裝圖像終端。通過4G視頻專網將采集到的圖像信息，統一接入消防圖像綜合管理平臺，作為平臺的視頻資源統一管理和調度。做到部局、總隊、支隊、中隊四級指揮中心實時接收災害現場高清視頻圖像，各級指揮中心直接與現場消防人員進行語音通話，實現遠程應急指揮。

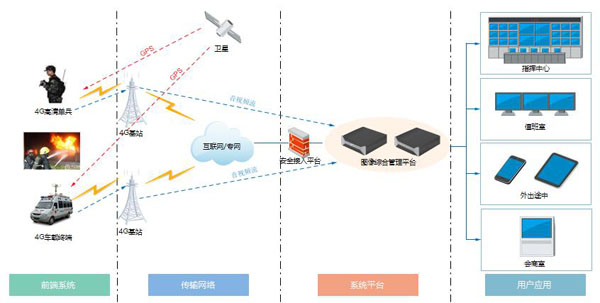

圖1：4G高清圖傳系統架構圖

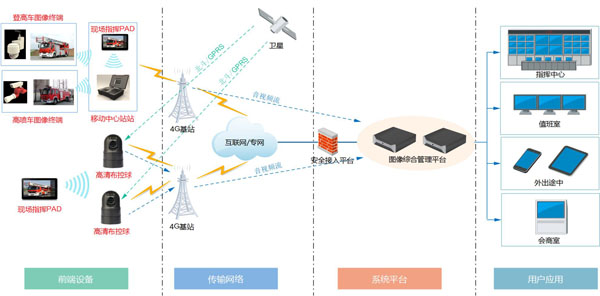

圖2：高空布控系統架構圖

　　在具體應用中，指揮中心通過指揮視頻終端實現前端現場圖像的調度和瀏覽，并可與前端現場指揮PAD和4G高清布控球?qū)崿F(xiàn)雙向?qū)χv，方便指令下達；通過電視墻終端和顯示大屏，指揮中心的指揮決策人員，對前端4G圖傳和布控系統傳回的實時圖像了如指掌，如同身臨其境，有效提高決策的準確性和及時性，提高工作效率。
　　值班室可通過指揮視頻終端或PC客戶端軟件，接收上級單位的指揮、調度，并可瀏覽前端現場圖像。外出途中，通過在PAD/手機上部署指揮調度客戶端軟件實現移動指揮和辦公應用。如發生突發事件時，相關領導、專家在外出或前往現場途中，可通過PAD/手機接入系統平臺，即時了解事故現場情況，參與多方會商，制定指揮決策方案。
　　會商室可通過視頻會商系統召開視頻會議，并將前端設備傳回的現場圖像在會議中共享，讓每個參會者都能直觀的了解現場情況，為各級領導迅速確定指揮決策創造條件，加快解決處置重大突發事件的作戰效率。
　　系統功能特色
　　1、車載和單兵系統可將現場圖像通過4G網絡實時傳回指揮中心，指揮中心能遠程調看任意設備、任意通道的視頻圖像，對現場發生的任何動作與事件，監控中心都能實時監控。
　　2、當需要指揮前移時，領導可在前端指揮車內，通過4G車載終端與后方指揮中心進行視頻會商、指揮調度，并可實現文檔共享、態勢標繪等數據會議功能，實現雙向可視指揮調度。
　　3、指揮中心與前端車載、單兵系統可以實現雙向語音對講，及時下達指令。
　　4、前端車載和單兵支持本地圖像抓拍、報警功能，及時的反應現場情況，提高應急指揮效率。
　　5、前端車載終端可支持本地和遠端云臺控制功能，方便本地和指揮中心控制前端360°云臺攝像機，快速獲取現場全面圖像信息。
　　6、車載終端和單兵終端均支持本地和遠端錄像存儲，可支持SD存儲卡本地錄像存儲，同時支持平臺中心錄像存儲。
　　7、車載和單兵設備支持GPS定位，可將定位信息上傳到地理位置服務器，對所有管理區域消防車輛，人員快速、準確跟蹤消防車輛、執法人員位置，并通過電子地圖來顯示車輛和人員所在位置。
　　8、平臺支持信息檢索回放，可方便的錄像檢索、查詢方式，可根據時間、存儲路徑和報警類型等信息檢索并下載回放圖像。
　　應用效果
　　4G圖傳和高空布控系統與原有的云南省消防圖像綜合管理平臺無縫對接，當遇到重大突發事件緊急狀況時，云南消防總隊指揮中心與現場多種終端設備，進行實時雙向視音頻交互，及時了解現場情況，并進行救援工作部署。在系統中，各級指揮中心通過調用各種前線無線圖像傳輸設備，建立起一個前后方一體的信息通道。后方指揮中心的態勢數據和救災處置，以及前方動態圖像和緊急情況報告等，在第一時間實現暢通無阻的信息交互。
　　另外，在高層建筑滅火救援時，地面作戰人員一般無法觀察到高層建筑里著火點部位，以及危險情況。此次建設的高空布控系統，通過在登高車和高噴車上安裝圖像終端，并與地面的移動中心站進行無線自組網，地面滅火作戰人員通過手機、平板，就可以實時查看圖像終端傳回的視頻，實現對高層建筑的高空、遠距離險情偵察，進行可視指揮和精準打擊，有效提高了消防部隊的滅火救援效率。
